Misa savupiippu
Teräsrakenteisen savupiippumme ulkokuori on tiilikuvioitua sinkittyä terästä.
Tuliputki on 1 mm ruostumatonta terästä. Savupiipussa on myös ilmahormi, joten erillistä poistoventtiiliä ei välttämättä tarvita.
Savupiipun asennus on neliskanttisesta ulkomuodosta johtuen helppoa. Perusosan pituus on 1,5 m ja piippua voidaan jatkaa 0,5 m, 1,0 m ja 1,5 m jatko-osilla aina 10 metriin asti. Savupiippu käy kaikille kattokaltevuuksille perusosan mukana tulevien kattopeltien avulla. Misa-järjestelmäsavupiippu on testattu ja CE-merkitty standardin EN 1856-1 mukaisesti T-600 luokkaan. Eli savupiippu soveltuu käytettäväksi tulisijoille, joiden savukaasujen jatkuva lämpötila on korkeintaan +600 °C.
Savupiippu

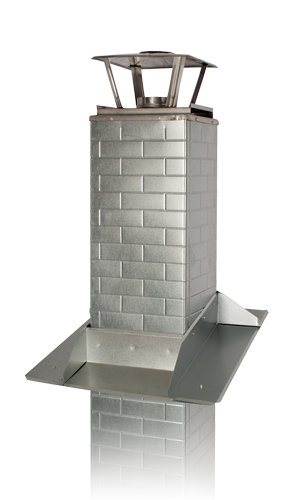

Perusosa 15125R
Savupiipun eristetyn osan pituus on 1,5 m. Tiilikuvioitu ulkokuori on sinkittyä terästä. Ruostumaton ylä- ja alapääty on valmiiksi kiinnitettyinä. Perusosan mukana tulevat ulko- ja sisäkattopellit. Savupiippu käy kaikille kattokaltevuuksille.
Savupiipun putken halkaisija soveltuu suoraan T600-luokan tulisijoihin ja liitosputkiin, joiden liitoksen ulkohalkaisija on 112 mm.
Suojaetäisyys: palavaan rakenteeseen 50 mm.
Asennus- ja käyttöohje
Suoritustasoilmoitus, CE-merkinnän tarkemmat tiedot
15125R
Kuvaus | perusosa |
---|---|
Eristetyn osan pituus, mm | 1500 |
Ulkomitat, mm | 320 x 320 |
Tuliputki | materiaali: 1 mm rst |
Paino, kg | 39 |

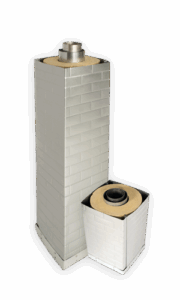

Jatko-osat 15200R, 15225R, 15325R
Savupiippua voidaan jatkaa jatko-osilla aina 10 metriin asti. Jatko-osa kiinnitetään mukana olevan liitosvanteen avulla.
15200R
Kuvaus | jatko-osa |
---|---|
Eristetyn osan pituus,mm | 500 |
Ulkomitat, mm | 320 x 320 |
Paino, kg | 10 |
15225R
Kuvaus | jatko-osa |
---|---|
Eristetyn osan pituus,mm | 1000 |
Ulkomitat, mm | 320 x 320 |
Paino, kg | 19 |
15325R
Kuvaus | jatko-osa |
---|---|
Eristetyn osan pituus,mm | 1500 |
Ulkomitat, mm | 320 x 320 |
Paino, kg | 25 |
